ประตูเซคชั่น (Sectional Door) ประหยัดพื้นที่ กันความร้อน พร้อมติดตั้ง

ประตูเซคชั่น (Sectional Door) ประหยัดพื้นที่ กันความร้อน พร้อมติดตั้ง

เช็คราคา - ประตูเซคชั่นโรงรถ

1. กรอกขนาดประตู

กรอกกว้าง × สูง เพื่อดูมอเตอร์ตามน้ำหนัก

VAT
กรอกกว้าง สูง แล้วเลือกมอเตอร์
฿0

ประตู Sectional Door (Garage Door)

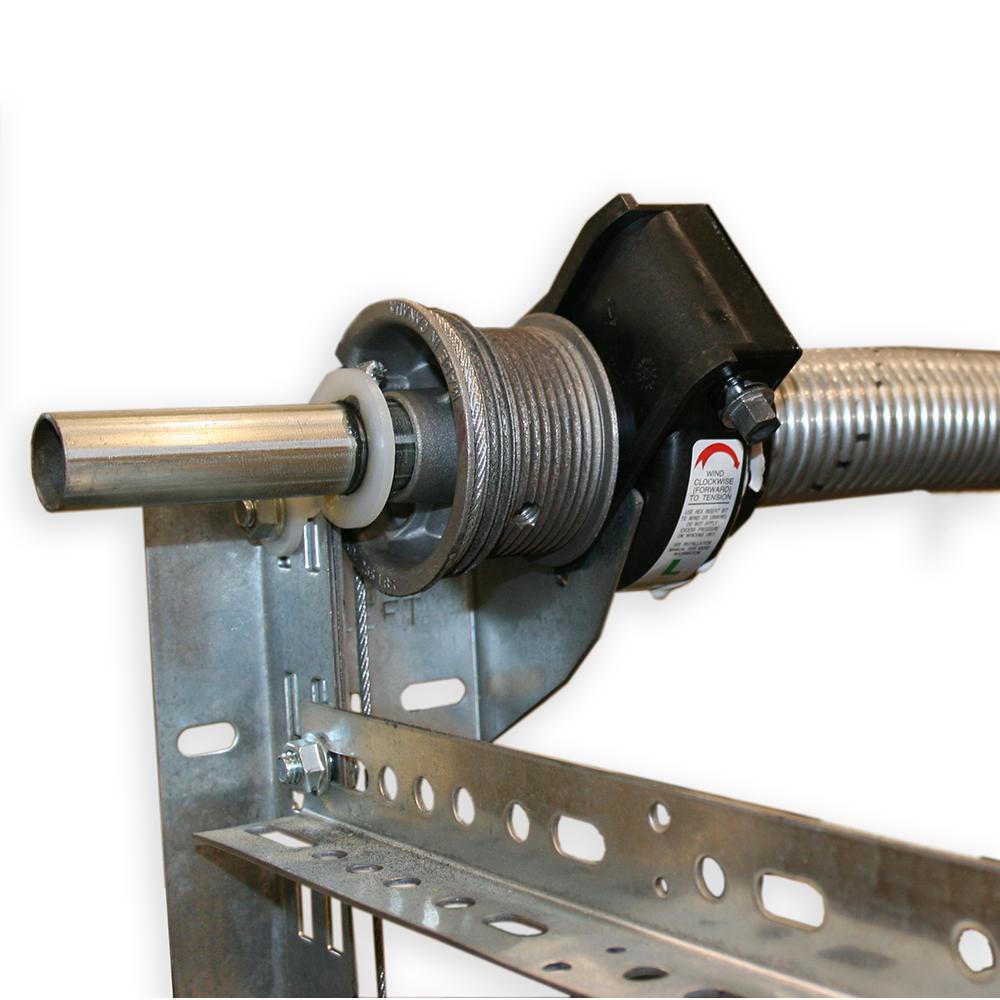

สปริง

สปริง

การคำนวณ สปริงบิด (Torsion Spring) ของประตู Sectional Door ไม่ได้เลือกจาก "น้ำหนักประตู" เพียงอย่างเดียว แต่คำนวณจาก แรงบิด (Torque) ที่ต้องใช้เพื่อยกประตูให้สมดุล

อ่านเพิ่มเติม ย่อรายละเอียด
คุณสมบัติเด่น
  • หลักการพื้นฐานคือ
  • คำนวณน้ำหนักประตูทั้งหมด (Door Weight)
  • คำนวณแรงที่สลิงต้องรับ
  • คำนวณแรงบิดที่ดรัมสลิง (Cable Drum)
  • เลือกสปริงที่ให้แรงบิดตามต้องการ
  • ขั้นที่ 1 คำนวณน้ำหนักประตู
  • น้ำหนักประตู = พื้นที่ × น้ำหนักต่อ ตร.ม.
  • ตัวอย่าง
  • กว้าง 4.0 เมตร
  • สูง 3.0 เมตร
  • พื้นที่ = 12 ตร.ม.
  • แผ่น PU หนา 40 mm น้ำหนักประมาณ 11 กก./ตร.ม.
  • น้ำหนักประตู
  • 12 × 11 = 132 กก.

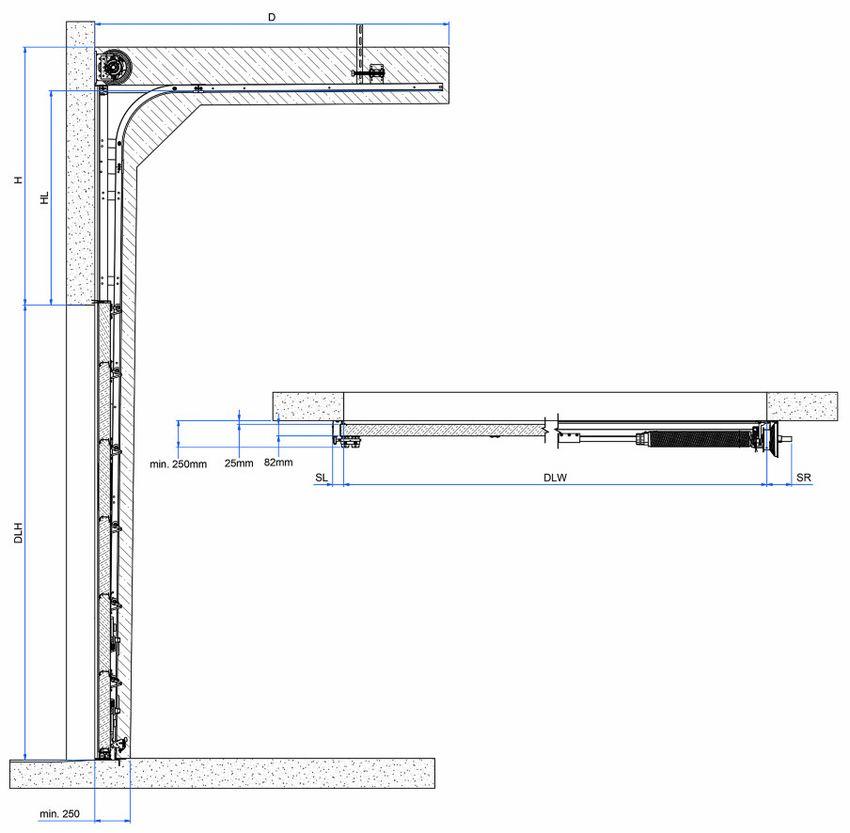

หน้าตัด

หน้าตัด

ถ้าคุณต้องการ แบบ Shop Drawing สำหรับโรงงาน ผมสามารถทำให้เป็นมาตรฐาน A3/A4 ได้ โดยประกอบด้วย

อ่านเพิ่มเติม ย่อรายละเอียด
คุณสมบัติเด่น
  • ด้านหน้า (Front View)
  • ด้านข้าง (Side Section)
  • ด้านบน (Top View)
  • รายละเอียดราง
  • รายละเอียดสปริง
  • รายละเอียดมอเตอร์
  • จุดยึดนอตทุกตำแหน่ง

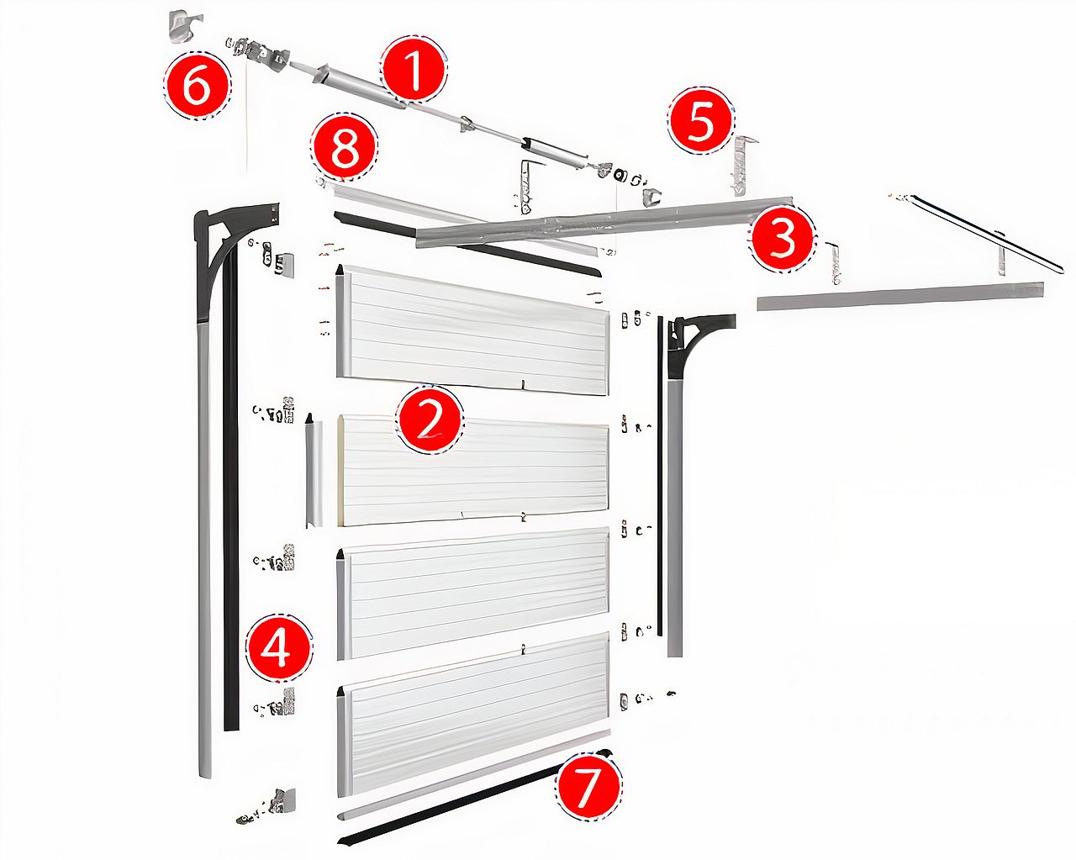

ลำดับการประกอบ

ลำดับการประกอบ

ติดตั้งจริง ประตู Sectional Door (Garage Door) ลำดับ

อ่านเพิ่มเติม ย่อรายละเอียด
คุณสมบัติเด่น
  • ติดตั้งวงกบและรางแนวตั้ง
  • ติดตั้งรางโค้ง
  • ติดตั้งรางแนวนอน
  • ประกอบแผ่นประตูจากล่างขึ้นบน
  • ใส่บานพับและลูกล้อ
  • ติดตั้งเพลาและสปริง
  • ร้อยสลิง
  • ปรับแรงสปริง
  • ติดตั้งมอเตอร์
  • ทดสอบเปิด-ปิดและตั้ง Limit

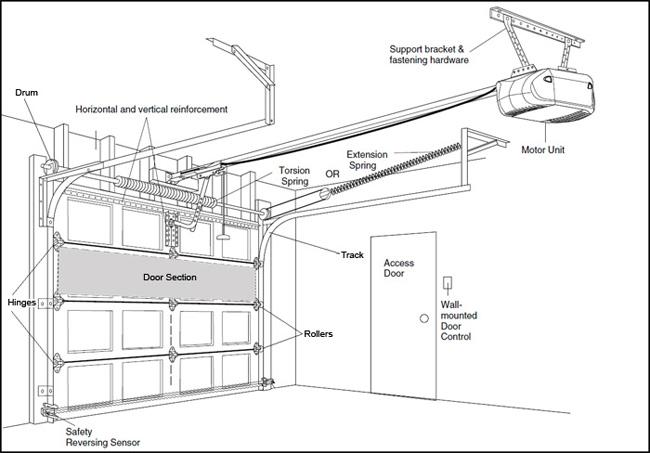

ส่วนประกอบ

ส่วนประกอบ

ประตูจะเลื่อนขึ้นตามรางแนวตั้ง แล้วโค้งเข้าไปเก็บบนเพดาน โดยใช้ชุดรางโค้งและลูกล้อ

อ่านเพิ่มเติม ย่อรายละเอียด
คุณสมบัติเด่น
  • Door Panel (แผ่นประตู)
  • Hinges (บานพับ)
  • Rollers (ลูกล้อ)
  • Vertical Track (รางแนวตั้ง)
  • Curved Track (รางโค้ง)
  • Horizontal Track (รางแนวนอน)
  • Torsion Spring (สปริงบิด)
  • Shaft (เพลาสปริง)
  • Cable Drum
  • Lift Cable
  • Bottom Bracket
  • Top Bracket
  • Weather Seal
  • Motor Rail (กรณีใช้มอเตอร์)

อุปกรณ์เสริม

เครื่องสแกน

เครื่องสแกน

ยี่ห้อ TTLock รุ่น KF2
4,500.00 บาท
wifi เปิดผ่านมือถือ

wifi เปิดผ่านมือถือ

ยี่ห้อ B&M รุ่น DWC-500
1,500.00 บาท

โมดูลควบคุมประตูผ่าน WiFi และแอปพลิเคชันมือถือ ใช้งานง่ายผ่านระบบ IoT ควบคุมได้จากทุกที่ในโลก แจ้งเตือนการเปิด-ปิดประตูแบบเรียลไทม์ รองรับการทำงานกับ Google Assistant และ Alexa ระบบรักษาความปลอดภัยแบบ End-to-End Encryption พร้อมฟังก์ชั่นแบ่งปันการเข้าถึงชั่วคราว

อ่านเพิ่มเติม ย่อรายละเอียด
คุณสมบัติเด่น
  • ควบคุมผ่าน WiFi และแอปฯ
  • แจ้งเตือนแบบเรียลไทม์
  • ทำงานกับ Google Assistant/Alexa
  • การเข้ารหัสระดับสูง
  • แบ่งปันการเข้าถึงชั่วคราว
👥
