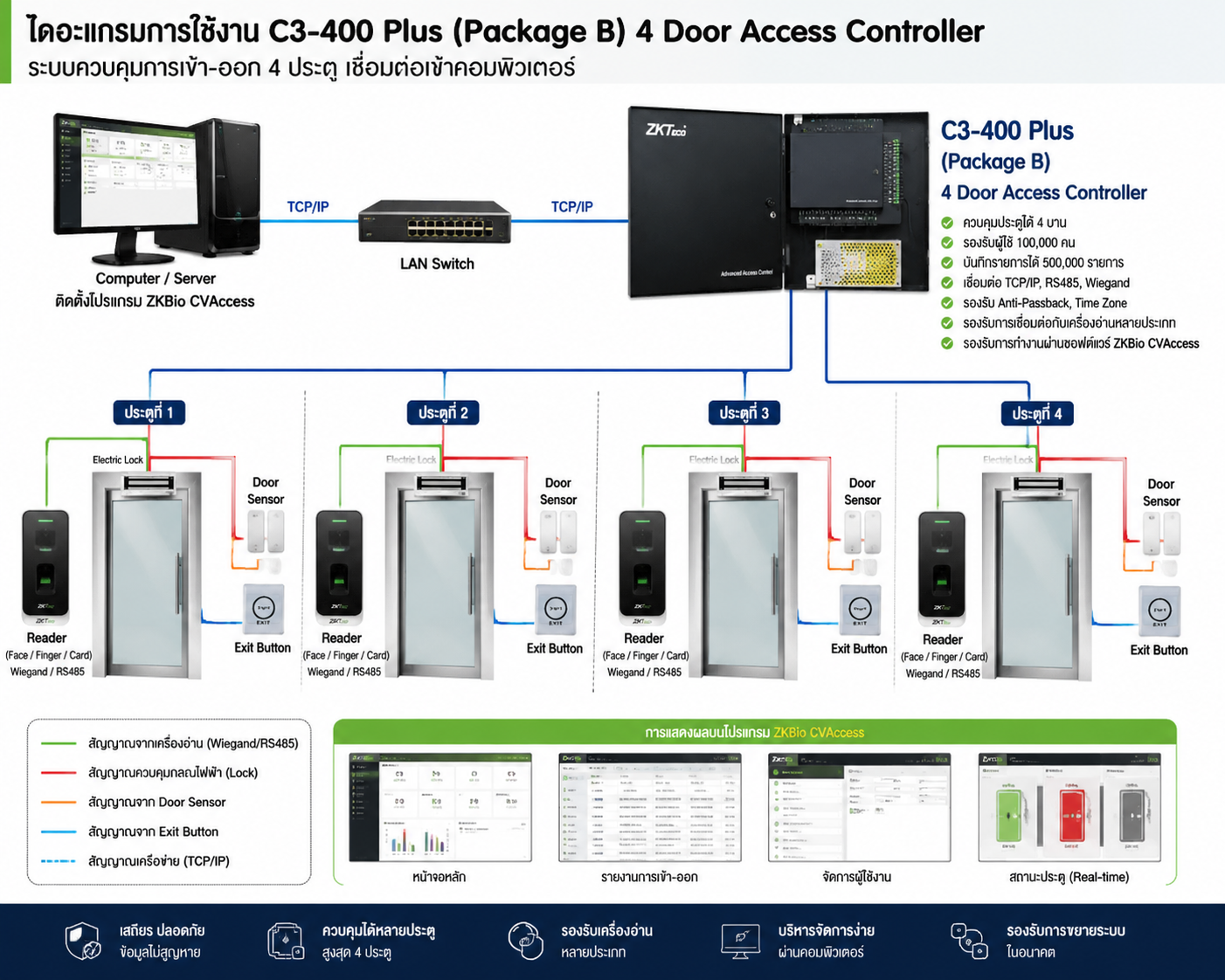

หลักการทำงานของระบบ C3-400 Plus ควบคุมประตู 4 บาน

C3-400 Plus เป็นชุดควบคุมประตู (Access Controller) ที่สามารถควบคุมการเข้า–ออกได้สูงสุด 4 ประตู โดยทำงานร่วมกับเครื่องสแกน กลอนไฟฟ้า เซ็นเซอร์ประตู และปุ่มออก พร้อมเชื่อมต่อกับคอมพิวเตอร์ผ่านเครือข่าย TCP/IP เพื่อบริหารจัดการสิทธิ์ผู้ใช้งานและตรวจสอบประวัติการเข้า–ออกแบบเรียลไทม์

1. เชื่อมต่อคอมพิวเตอร์กับชุดควบคุม

คอมพิวเตอร์ที่ติดตั้งโปรแกรม ZKBio CVAccess เชื่อมต่อกับ LAN Switch ผ่านสาย LAN จากนั้นเชื่อมต่อไปยัง C3-400 Plus ด้วยระบบ TCP/IP เพื่อใช้สำหรับ

เพิ่มและลบผู้ใช้งาน
กำหนดสิทธิ์การเข้า–ออก
ตั้งค่าระบบ
ตรวจสอบประวัติการเข้า–ออก
ดูสถานะประตูแบบ Real-time
2. เครื่องสแกนส่งข้อมูลไปยัง Controller

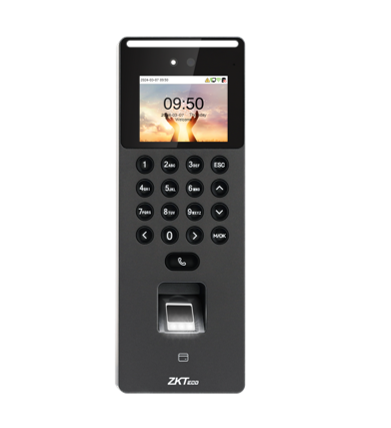

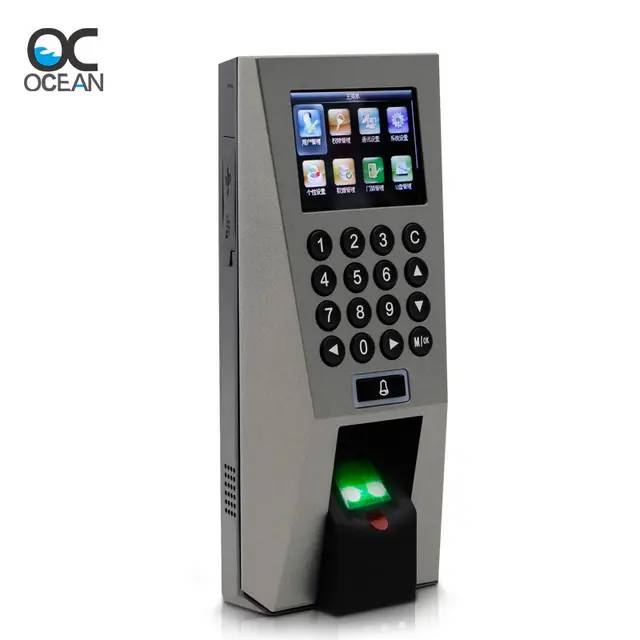

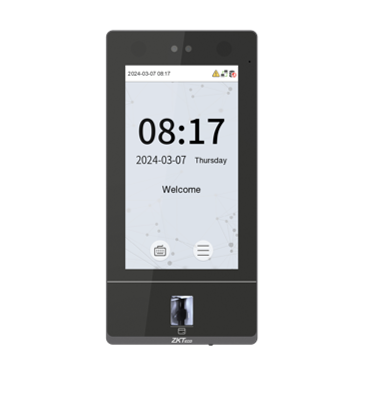

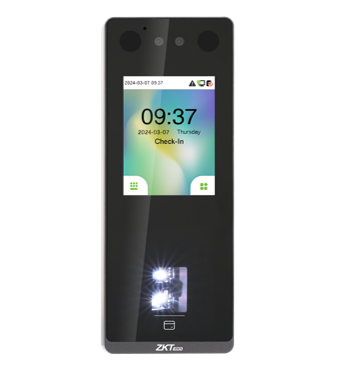

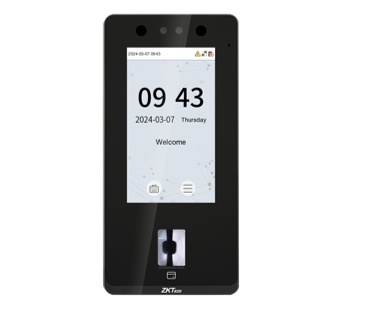

ที่ประตูแต่ละบานจะติดตั้งเครื่องสแกน ซึ่งรองรับ

สแกนใบหน้า
ลายนิ้วมือ

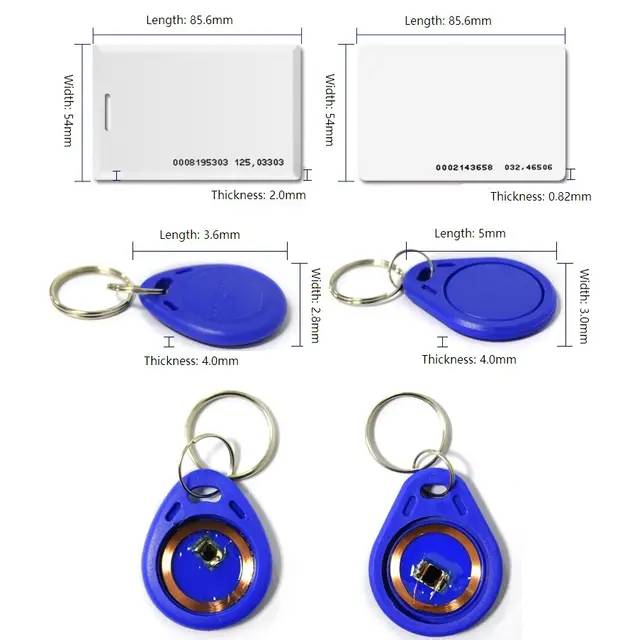

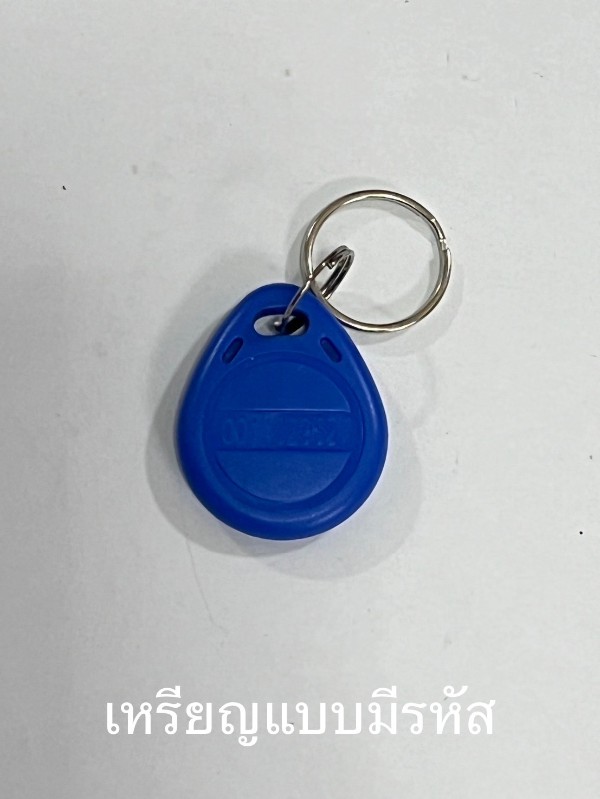

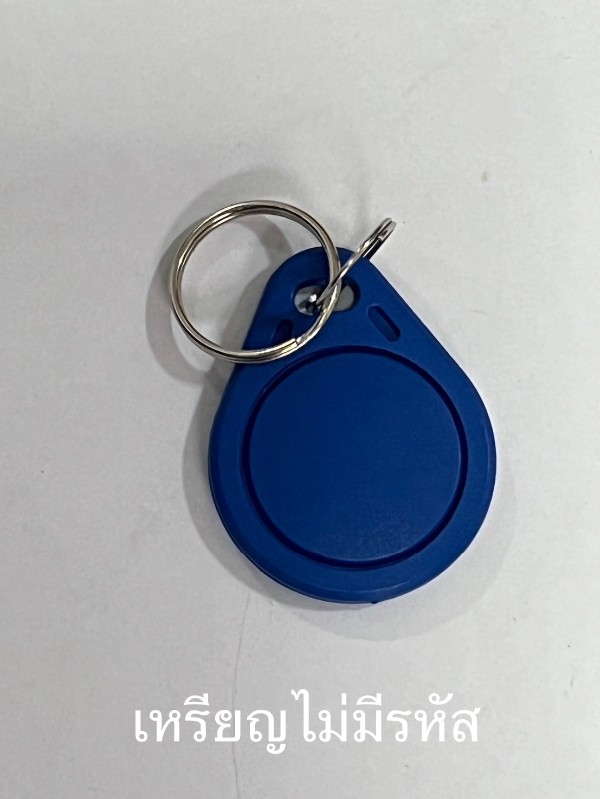

บัตร RFID

เครื่องสแกนจะส่งข้อมูลไปยัง C3-400 Plus ผ่านระบบ Wiegand หรือ RS485 เพื่อให้ชุดควบคุมตรวจสอบสิทธิ์ของผู้ใช้งาน

3. Controller ตรวจสอบสิทธิ์

เมื่อได้รับข้อมูลจากเครื่องสแกน

C3-400 Plus จะตรวจสอบข้อมูลกับฐานข้อมูลที่บันทึกไว้ เช่น

ผู้ใช้งานมีสิทธิ์หรือไม่
อนุญาตให้เข้าในช่วงเวลาใด
อนุญาตให้ผ่านประตูบานใด

หากข้อมูลถูกต้อง ระบบจะอนุญาตให้ผ่านประตู

4. สั่งปลดล็อกประตู

หลังจากตรวจสอบสิทธิ์เรียบร้อย

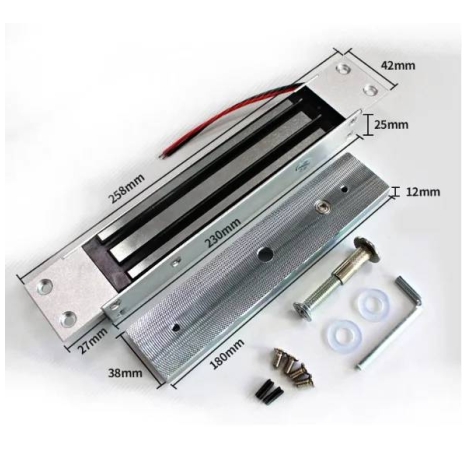

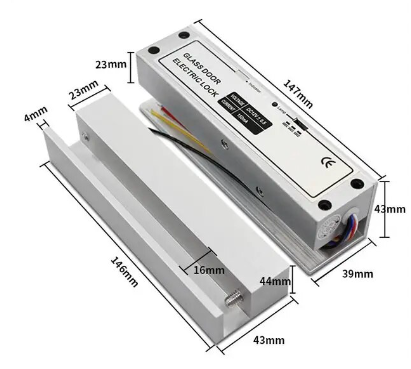

Controller จะส่งสัญญาณไปยัง Electric Lock หรือ Magnetic Lock ของประตูบานนั้น เพื่อปลดล็อกประมาณ 3–10 วินาที (ตั้งค่าได้)

เฉพาะประตูที่ได้รับอนุญาตเท่านั้นที่จะปลดล็อก ส่วนประตูอื่นยังคงล็อกตามปกติ

5. Door Sensor ตรวจสอบสถานะประตู

Door Sensor จะตรวจสอบสถานะของประตูตลอดเวลา เช่น

ประตูเปิด
ประตูปิด
เปิดค้าง
ถูกงัดแงะ

ข้อมูลจะถูกส่งกลับมายัง Controller และสามารถแสดงผลบนโปรแกรมได้ทันที

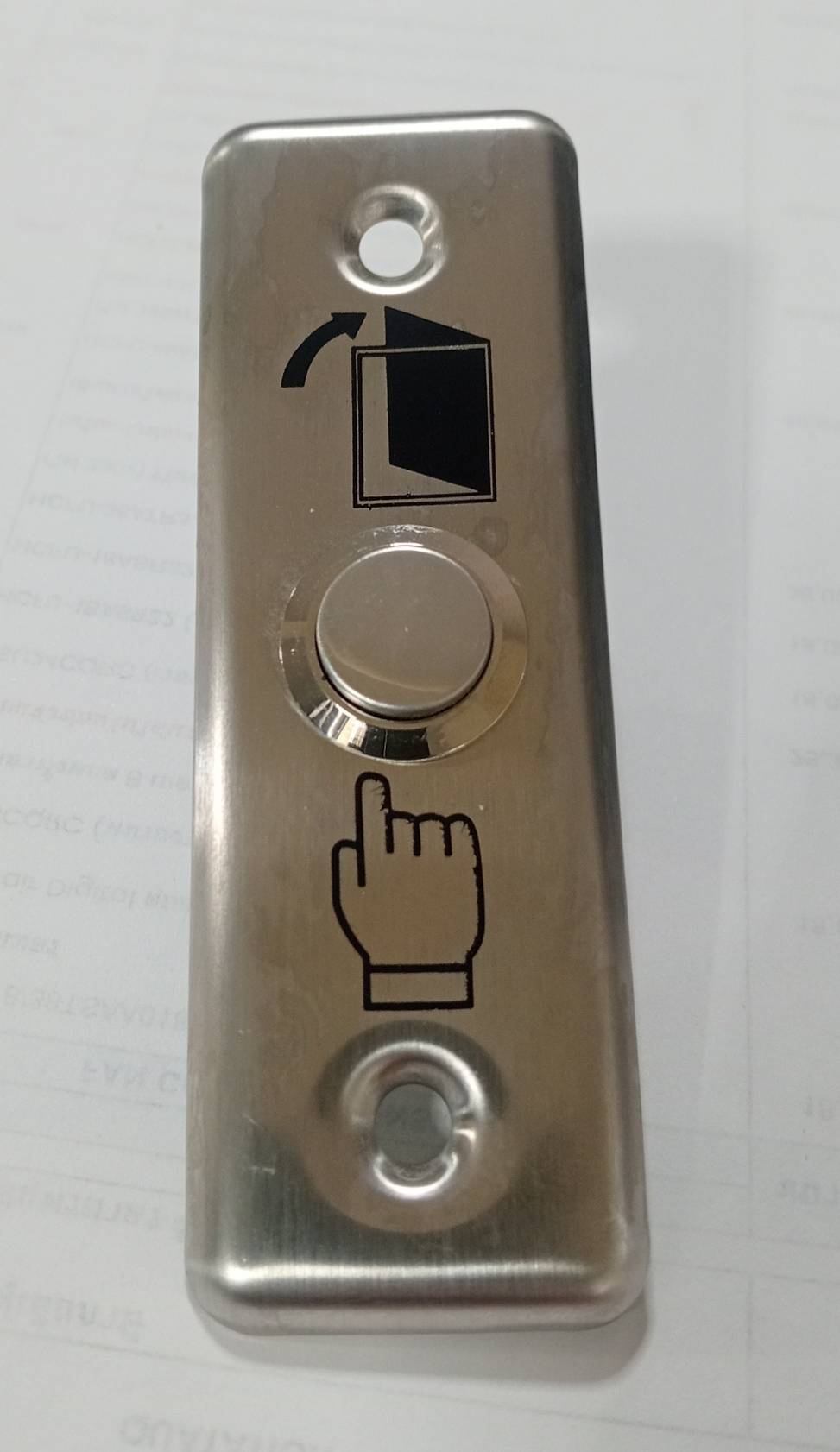

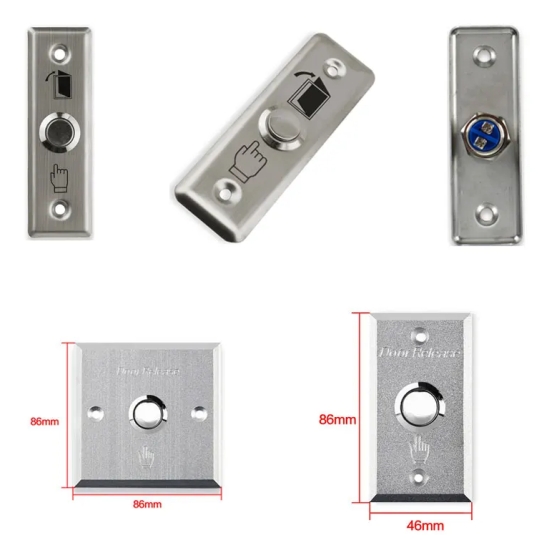

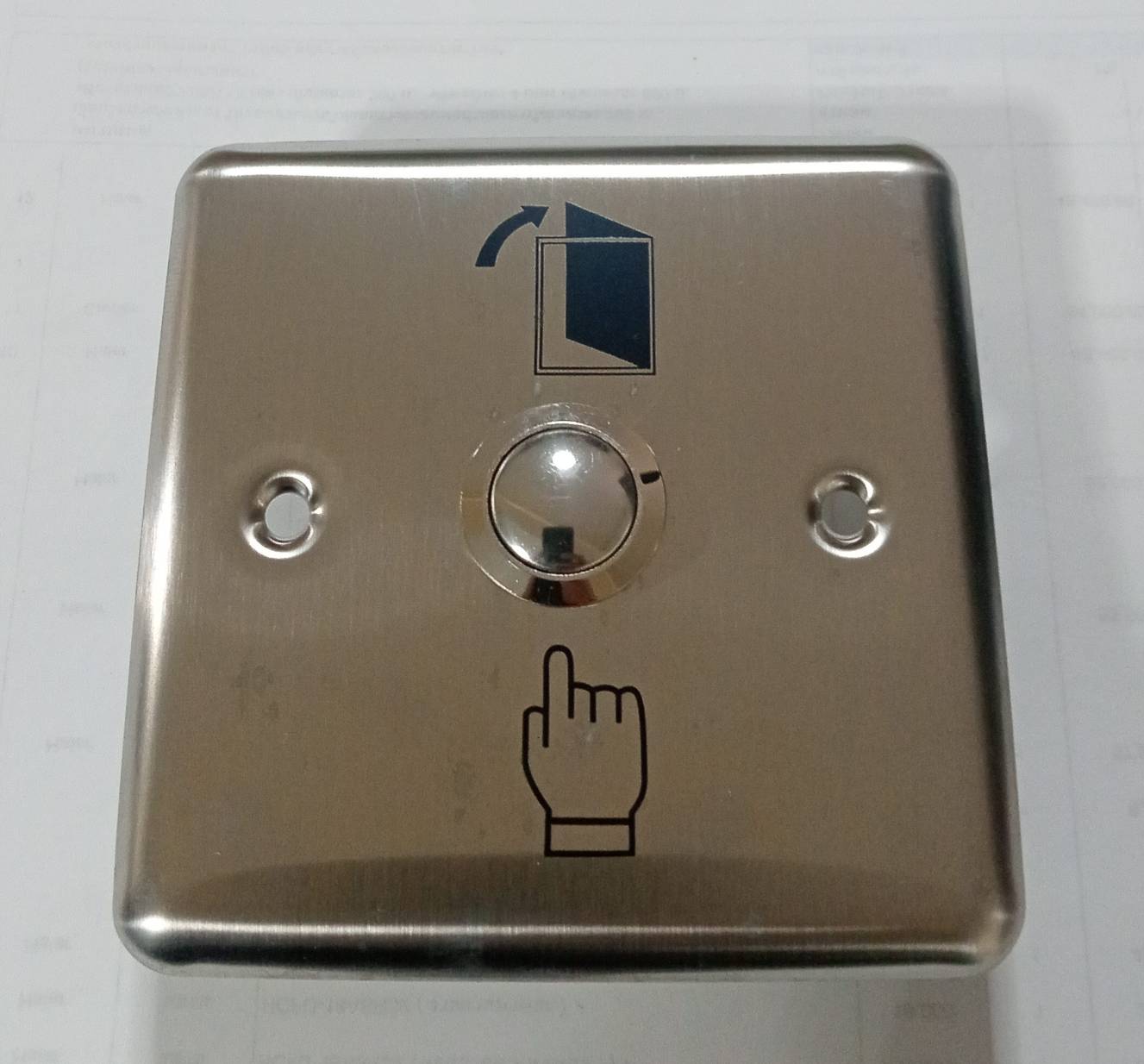

6. Exit Button สำหรับออกจากด้านใน

ผู้ที่อยู่ภายในพื้นที่สามารถกด Exit Button เพื่อสั่งปลดล็อกประตูได้ทันที โดยไม่ต้องสแกนลายนิ้วมือหรือใช้บัตร ทำให้การออกจากพื้นที่เป็นไปอย่างสะดวกและปลอดภัย

7. บันทึกข้อมูลและแสดงผลผ่านโปรแกรม

ทุกเหตุการณ์จะถูกส่งกลับไปยังโปรแกรม ZKBio CVAccess เช่น

วันและเวลาการเข้า–ออก
ชื่อผู้ใช้งาน
ประตูที่ใช้งาน
สถานะประตู
การแจ้งเตือนเมื่อประตูเปิดค้างหรือเกิดความผิดปกติ

ผู้ดูแลระบบสามารถค้นหาข้อมูลย้อนหลังและจัดทำรายงานได้อย่างสะดวก

จุดเด่นของระบบ
ควบคุมประตูได้สูงสุด 4 ประตู
รองรับผู้ใช้งานสูงสุด 100,000 คน
บันทึกเหตุการณ์ได้สูงสุด 500,000 รายการ
รองรับการเชื่อมต่อผ่าน TCP/IP, RS485 และ Wiegand
รองรับเครื่องสแกนหลายประเภท เช่น ใบหน้า ลายนิ้วมือ และบัตร RFID
ตรวจสอบสถานะประตูแบบ Real-time
จัดการสิทธิ์ผู้ใช้งานผ่านโปรแกรม ZKBio CVAccess
สามารถขยายระบบเพิ่มเติมได้ในอนาคต เช่น เพิ่ม Controller หรือเพิ่มจำนวนประตูในเครือข่ายเดียวกัน

ข้อความชุดนี้เหมาะสำหรับใส่ในหน้าเว็บไซต์หรือเอกสารแนะนำสินค้า โดยอธิบายการทำงานของระบบตามไดอะแกรมได้ครบถ้วนและเข้าใจง่ายครับ

จากไดอะแกรมนี้ เป็นระบบ InBio460 Pro Plus ซึ่งแตกต่างจาก C3-400 Plus ตรงที่ เครื่องสแกนเป็นตัวเก็บข้อมูลผู้ใช้งาน (Biometric Controller) และสามารถควบคุมได้ 4 ประตูต่อ 1 เครื่อง หากต้องการมากกว่า 4 ประตู ก็เพิ่ม Controller ผ่านเครือข่าย LAN ได้

ข้อความด้านล่างเหมาะสำหรับนำไปใส่ในเว็บไซต์หรือแคตตาล็อก

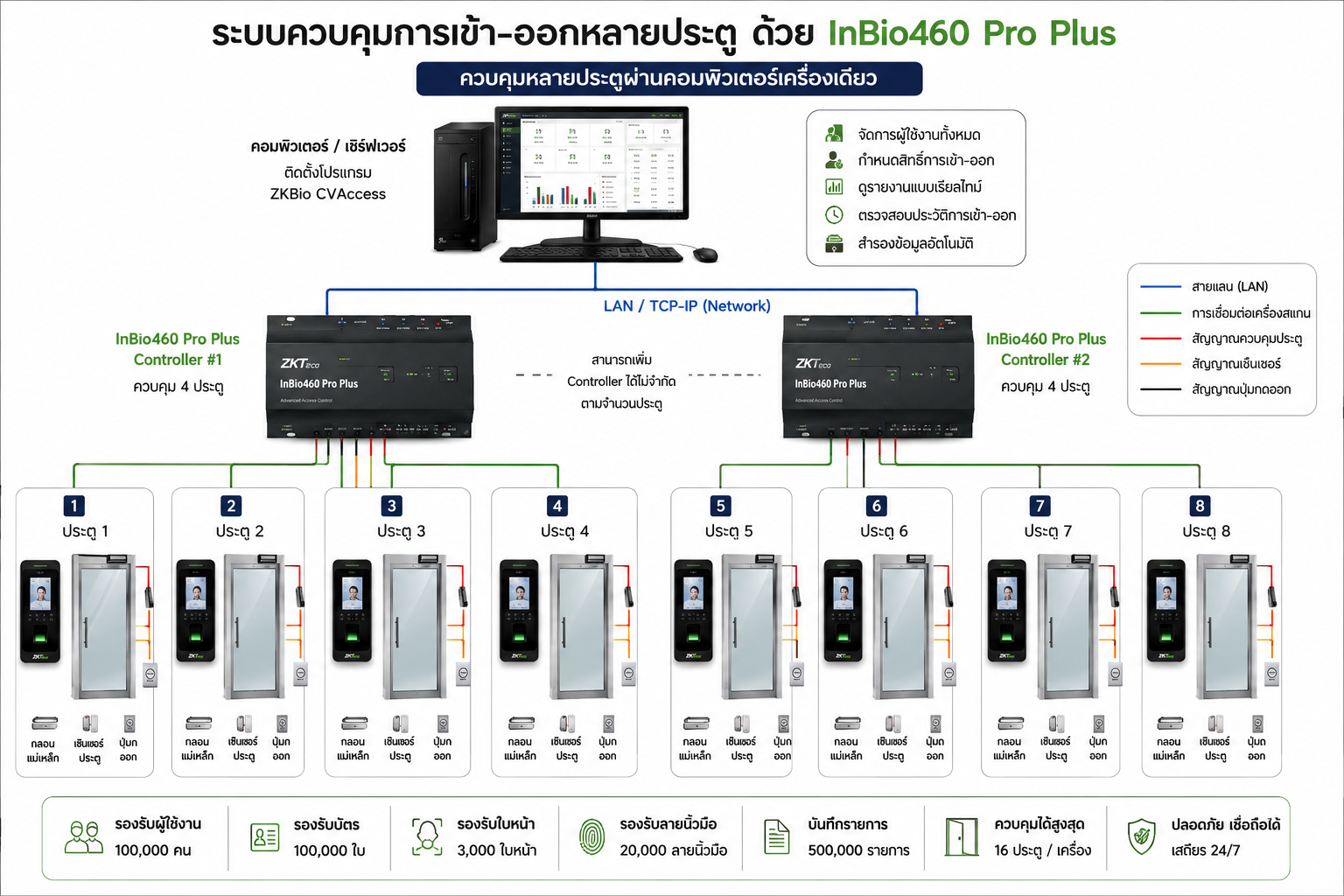

หลักการทำงานของระบบควบคุมการเข้า–ออกหลายประตูด้วย InBio460 Pro Plus

InBio460 Pro Plus เป็นชุดควบคุมประตูอัจฉริยะ (Biometric Access Controller) ที่รองรับการควบคุมได้สูงสุด 4 ประตูต่อเครื่อง และสามารถเชื่อมต่อหลาย Controller ผ่านระบบ LAN/TCP-IP เพื่อขยายระบบได้สูงสุด 16 ประตูต่อเครื่องแม่ข่าย หรือมากกว่านั้นเมื่อเพิ่ม Controller ภายในเครือข่ายเดียวกัน เหมาะสำหรับอาคารสำนักงาน โรงงาน โรงพยาบาล โรงเรียน คลังสินค้า และอาคารขนาดใหญ่

🖥️ 1. ควบคุมระบบผ่านคอมพิวเตอร์

ผู้ดูแลระบบใช้งานผ่านโปรแกรม ZKBio CVAccess ซึ่งติดตั้งบนคอมพิวเตอร์หรือเซิร์ฟเวอร์ เชื่อมต่อกับ Controller ผ่านระบบ LAN / TCP-IP เพื่อจัดการผู้ใช้งาน กำหนดสิทธิ์ และตรวจสอบข้อมูลแบบเรียลไทม์

สามารถ

เพิ่มและลบผู้ใช้งาน
กำหนดสิทธิ์แต่ละประตู
กำหนดช่วงเวลาเข้า–ออก
ดูสถานะประตูแบบ Real-time
ตรวจสอบประวัติย้อนหลัง
สำรองข้อมูลอัตโนมัติ
👤 2. เครื่องสแกนยืนยันตัวตน

เครื่องสแกนที่ติดตั้งหน้าประตูรองรับการยืนยันตัวตนหลายรูปแบบ ได้แก่

สแกนใบหน้า
ลายนิ้วมือ
บัตร RFID
รหัสผ่าน

ข้อมูลจะถูกส่งไปยัง InBio460 Pro Plus เพื่อตรวจสอบสิทธิ์ก่อนอนุญาตให้ผ่านประตู

🚪 3. ควบคุมการเปิด–ปิดประตู

เมื่อผู้ใช้งานได้รับสิทธิ์ ระบบจะสั่งปลดล็อก Magnetic Lock หรือ Electric Bolt Lock ของประตูบานนั้น พร้อมรับข้อมูลจาก Door Sensor เพื่อตรวจสอบสถานะประตู และรองรับ Exit Button สำหรับการออกจากพื้นที่โดยไม่ต้องสแกน

🌐 4. ขยายระบบได้ไม่จำกัด

Controller แต่ละเครื่องควบคุมได้ 4 ประตู และสามารถเชื่อมต่อหลายเครื่องผ่านเครือข่าย LAN/TCP-IP ทำให้รองรับการขยายระบบตามจำนวนประตูที่ต้องการ โดยยังสามารถบริหารจัดการทั้งหมดผ่านโปรแกรมเดียว

📊 5. บันทึกข้อมูลและรายงานแบบเรียลไทม์

ทุกการเข้า–ออกจะถูกบันทึกลงในระบบ พร้อมแสดงผลผ่านโปรแกรม เช่น

ชื่อผู้ใช้งาน
วันที่และเวลาเข้า–ออก
ประตูที่ใช้งาน
สถานะประตู
เหตุการณ์แจ้งเตือน
รายงานย้อนหลังและการส่งออกข้อมูล
จุดเด่นของระบบ
ควบคุมได้ 4 ประตูต่อ Controller
ขยายระบบได้หลาย Controller ผ่าน LAN/TCP-IP
รองรับผู้ใช้งานสูงสุด 100,000 คน
รองรับบัตร RFID สูงสุด 100,000 ใบ
รองรับข้อมูลใบหน้าสูงสุด 3,000 ใบหน้า
รองรับลายนิ้วมือสูงสุด 20,000 ลายนิ้วมือ
บันทึกเหตุการณ์ได้สูงสุด 500,000 รายการ
รองรับการกำหนดสิทธิ์แยกตามบุคคล ประตู และช่วงเวลา
รองรับการตรวจสอบสถานะประตูแบบ Real-time
เหมาะสำหรับสำนักงาน โรงงาน อาคารสำนักงาน โรงพยาบาล โรงเรียน คลังสินค้า และโครงการที่มีหลายประตู
รองรับการขยายระบบในอนาคตโดยไม่ต้องเปลี่ยนอุปกรณ์เดิม

หมายเหตุ: จากข้อมูลในภาพ รุ่น InBio460 Pro Plus รองรับ 4 ประตูต่อ Controller และสามารถเพิ่ม Controller ผ่านเครือข่าย LAN ได้ตามจำนวนประตูที่ต้องการ ส่วนข้อความ "16 ประตู/เครื่อง" ที่แสดงด้านล่างของภาพเป็นข้อมูลคุณสมบัติที่ผู้ผลิตระบุสำหรับการใช้งานในระบบที่ขยายร่วมกัน ไม่ได้หมายความว่า Controller หนึ่งเครื่องต่อสายได้ 16 ประตูโดยตรง.
